سختی گیر رزینی، انواع آن و فواید استفاده از آن را بیشتر بشناسید
دستگاه سختی گیر رزینی معمول ترین روش جهت حذف سختی ناشی از کلیسم و منیزیم محلول در آب می باشد. اگر سختی موجود در آب بیش تر از 6 الی 7 گرین (grain) در گالن یا تقریبا tds=100ppm باشد در مواردی که رسوب گزاری موجب اخلال در سیستم میشود دستگاه سختی گیر نیاز می شود.
برای آشنایی با دستگاه سختی گیر ابتدا بایستی مفهوم سختی آب و سختی کل(TDS) را بیان نمود. می توان گفت سختی کل به دو قسمت سختی موقت و سختی دائم (سختی پایدار و ناپایدار) تقسیم می شود. به طور کلی سختی به وسیله مجموع نمک های کلسیم و منیزیم در آب بیان می شود اگرچه ممکن است شامل آلومینیوم، آهن، منگنز، روی، سولفات و … نیز باشد .
سختی ناپایدار ( موقت) یا سختی کربناتی(Temporary) :
که ناشی از وجود کربنات ها و بی کربنات های کلسیم و یا منیزیم در آب است و بر حسب ppm بیان میشود و اصلاحا سختی آب نامیده میشود. (بر مبنای CaCO3)
سختی پایدار (دائم)یا سختی غیر کربناتی (Permanent):
باقی مانده سختی به علت وجود ترکیبات دیگری از کلسیم و یا منیزیم در آب مانند کلریدها، نیترات ها ، فسفات ها و یا سیلیکاتهای کلسیم و منیزیم، به وجود می آید که کربن در آن دخالت ندارد و با یکای ppm بیان میشود. (بر مبنای CaCO3)
روشهای حذف سختی دائم و موقت آب
از روش های حذف سختی دائم و موقت آب می توان به پنج روش اشاره کرد.
-
زیر آب زنی
-
فیلتر پلی فسفات
-
روش مغناطیسی
-
روش تعویض یونی (رزین)
-
روش اسمز معکوس RO
در اینجا هدف سختی گیر رزینی بوده و از نوع مکانیکی که یکی از رایج ترین و کاربردی ترین انواع سختی گیر آب در صنعت است . سختی گیرهای تبادل یونی(رزینی)، یونهای منفی و مثبت در آب سخت (کلسیم و منیزیم و..) را جذب و به جای آن یونهای مثبت سدیم و کلر منفی را جایگزین می کنند.
رزین های تبادل یونی به چند مدل در بازار موجود می باشد که رایج ترین آنها رزین های آنیون و کاتیون است رزین آنیون (یون H)دارای بار مثب بوده و یونهای منفی را جذب میکند و رزین کاتیون (یون OH-)دارای بار منفی بوده و یونهای مثبت را جذب میکند یه دلیل اینکه عاملیت رسوبگذاری در سیستم های صنعتی یونهای کلسیم و منیزیم(Mg++,Ca++) بوده پس عمدتا از رزین کاتیونی در صنعت استفاده می شود و نکته حازم اهمیت این است که رزین کاتیون بعد از اشباع شدن به کمک آب نمک احیا می گردد.
سختی گیر رزینی :
سختی گیر نیمه اتوماتیک – سختی گیر تمام اتوماتیک
سختی گیر نیمه اتوماتیک یا دستی برای همه موارد به جز شروع عملیات احیا، دارای کنترل خودکار هستند و صرفا برای امور بهره برداری ، بک واش و احیای رزین نیاز به آموزش و اپراتور دارد.

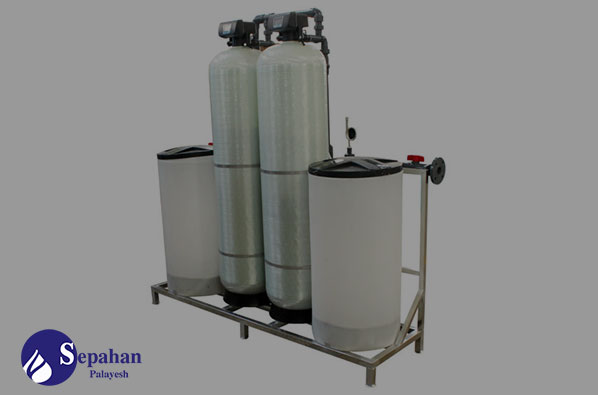

سختی گیر تمام اتوماتیک رزینی : در این دستگاه کلیه مراحل مربوط به عملیات بکواش احیا رزین با آب نمک به صورت کاملا خودکار انجام میشود و صرفا اپراتور باید مرتب محلول آب نمک را چک کند.
برای انتخاب دستگاه سختی گیر مناسب می‌توانید با کارشناسان شرکت سپاهان پالایش مشورت کنید:
اجزای سختی گیر رزینی
اجزای یک سختی گیر رزینی شامل موارد زیر است:
-
شیر تخلیه هوا
-
فشارسنج
-
ورود آب از دستگاه
-
خروج آب از دستگاه
-
شیرچندراهه
-
شیر آب نمک
-
رزین
-
آب بخش کن
-
صفحه آب بخش کن
-
لوله شست و شوی معکوس
-
شیر تخلیه آب
-
پایه ها
-
آب نمک
-
مخزن نمک
-
دریچه بازدید
انواع شیر چند سختی گیر
شیر نیمه اتوماتیک و شیر اتوماتیک
شیر چند راهه نیمه اتوماتیک (Solo Valve): به شیرهای چند حالته معروف اند و برای مخازن فلزی مورد استفاده قرار می گیرد، این شیر دارای شش محل اتصال بوده که به ترتیب:
INLET در مرکز لوله اب ورودی ، OUT لوله آب خروجی، BRAINE لوله آب نمک، TOP به قسمت بالا و BOTTOM به قسمت پایین سختی گیر متصل می شود و DRAIN نیز لوله تخلیه می باشد. این شیر دارای اهرمی است که می تواند بر روی یکی از حالت های سرویس (Run) ، شست و شوی معکوس (Back Wash) و احیا (Regeneration) قرار بگیرد.
شیر سختی گیر اتوماتیک
این شیرها دارای 5 حالت عملکرد بوده و علاوه بر سه حالت سرویس، شست و شوی معکوس و احیا میتوان حالت پرکن مخزن نمک و سیکل شست وشوی کند و سریع را نیز انجام دهد.
طراحی و محاسبه ظرفیت سختی گیر رزینی
در ادامه مقاله سختی گیر رزینی در مورد طراحی و محاسبه ظرفیت سختی گیر رزینی صحبت می کنیم. برای محاسبه ظرفیت سختی گیر رزینی بایستی میزان سختی آب بر حسب mg/lit و ظرفیت آبدهی خروجی بر حسب lit/hr و در آخر زمان بین دو احیا بر حسب ساعت(hr) را دانست و با داشتن این سه مورد باید در فرمول زیر جایگذاری کرد.
| حجم مخزن نمک لیتر | سایز لوله
اینچ |
مقدار رزین
لیتر |
ارتفاع مخزن
متر |
قطر مخزن
متر |
ظرفیت
(گرین) |
| 100 | 1 | 25 | 1.2 | 0.3 | 30.000 |
| 100 | 1 | 50 | 1.5 | 0.3 | 60.000 |
| 200 | 1 | 100 | 1.5 | 0.4 | 120.000 |
| 200 | 1 | 125 | 1.5 | 0.5 | 150.000 |
| 200 | 1 1.2 | 200 | 1.5 | 0.6 | 200.000 |
| 300 | 1 1.2 | 225 | 1.5 | 0.6 | 250.000 |
| 300 | 1 1.2 | 275 | 1.5 | 0.7 | 300.000 |
| 500 | 1 1.2 | 325 | 1.5 | 0.7 | 350.000 |
| 500 | 1 1.2 | 400 | 1.5 | 0.8 | 450.000 |
| 500 | 2 | 475 | 1.8 | 0.8 | 500.000 |
| 500 | 2 1.2 | 550 | 1.8 | 0.9 | 600.000 |
| 1000 | 2 1.2 | 700 | 2 | 1 | 720.000 |
| 1000 | 2 1.2 | 775 | 2 | 1.1 | 800.000 |
| 1000 | 2 1.2 | 825 | 2.2 | 1.1 | 900.000 |
| 1000 | 2 1.2 | 950 | 2.2 | 1.2 | 1.000.000 |
| 1000 | 3 | 1250 | 2.3 | 1.3 | 1.200.000 |
| 1000 | 3 | 1500 | 2.5 | 1.3 | 1.500.000 |
| 1000 | 3 | 2100 | 2.5 | 1.4 | 2.000.000 |
| 1000 | 4 | 2.5 | 1.5 | 1.5 | 2.500.000 |
| 1000 | 4 | 2800 | 2.5 | 1.8 | 3.000.000 |
معایب سختی بالای آب
-
تشکیل رسوب در جداره مبدلهای آب گرم
-
افزایش افت فشار در لوله ها و سردوش
-
افزایش خوردگی در لوله ها و مسیر انتقال
-
خرابی پمپ و شیرآلات
-
افزایش هزینه تعمیرات و نگهداری
-
کاهش ضریب انتقال حرارت کلی با رشد مواد عایق
-
تشکیل رسوب در جداره مبدلهای آب گرم
در صورت داشتن هر گونه سوال در این زمنیه می‌توانید با ما در ارتباط باشید:
