فیلتر شنی تصفیه آب / فیلتر کربنی

از فیلتر شنی تصفیه آب به منظور حذف ذرات معلق موجود در آب و جلوگیری از ورود مواد جامد معلق (total suspended solids) TSS استفاده می شود. معمولا از شن سیلیس در سه اندازه ی مختلف برای ایجاد بستر شنی استفاده می شود . این بستر فیلتراسیون درون یک مخزن از جنس آهنی یا بدنه فایبرگلاس(FRP) قرار می گیرد. چنانچه فیلتر شنی جهت تصفیه فاضلاب یا پساب تصفیه شده باشد طبیعی است که باید قطر و ارتفاع و همین طور حجم سیلیس بیشتری داشته باشد و جنس بدنه ترجیحا از فایبر گلاس یا آهن با روکش اپوکس ساخته شود .

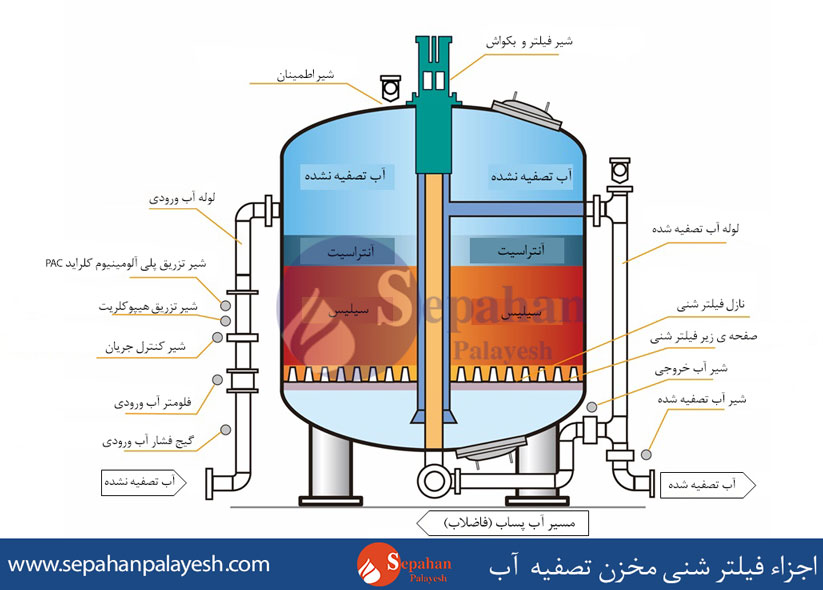

فیلتر شنی-اجزاء فیلتر شنی مخزن تصفیه آب
فیلتر شنی-اجزاء فیلتر شنی مخزن تصفیه آب

معمولا مخازن فیلتر شنی دارای شیر چند حالته مجهز به بکواش (شست وشوی معکوس)، فیلتر(filter) و شست وشوی سریع (fast rinse)  می باشد مخازن فیلتر شنی آهنی معمولا از 4 شیر دستی و مخازن فایبرگلاس از شیر سه حالته (دستی یا اتوماتیک) استفاده می شود. فیلتر کربنی نیز مشابه فیلتر شنی می باشد و با هدف حذف رنگ، بو و کلر طراحی می شود.

مخازن فیلتر شنی
مخازن فیلتر شنی

کاربردهای فیلتر شنی :

  • آماده سازی عملکرد برج خنک کننده
  • تصفیه فاضلاب
  • تولید آب آشامیدنی
  • تصفیه در استخرها
  • فیلتراسیون قبل از  سیستم های غشایی (RO , UF, NF)
  • تصفیه آب خاکستری یا سطحی
  • حذف آهن
  • تصفیه آب با فیلتر شنی

طراحی فیلتر شنی :

پارامتر اصلی در طراحی سیستم های فیلتر شنی میزان دبی آب عبوری و TSS می باشد. به این معنی که با توجه به میزان آب عبوری قطر مخزن و سایز لوله کشی ها انتخاب می شود. طبیعی است که در انتخاب سایز مخزن برای فیلتر کربنی میزان کلر و سایر آلاینده های آلی تاثیرگذار می باشد

جدول انتخاب قطر و ارتفاع مخزن مناسب برای فیلتر شنی با توجه به آبدهی خروجی:

مخازن فایبر گلاس Frp :

دبی مجاز (m3/hr) (mm) C (mm) D (mm) A دهانه پایین(in) دهانه بالا (in) (liter) حجم Size(cm)
0.6-1.5 140 225 1385 ندارد 2.5 59 25*135
2-2.5 198 338 1400 ندارد 2.5 99 32.5*135
2.5-3 81 369 1660 ندارد 2.5 130 35*162
3-4.5 84 408 1660 ندارد 2.5 179 40*162
4.5-5 110 461 1660 ندارد 4 227 45*162
5-6 390 545 1920 4 4 270 52*150
6-8 440 618 2210 4 4 447 60*180
8-10 450 766 2140 4 4 670 75*180
10-15 500 910 2210 4 4 946 90*180
15-23 490 1068 2240 6 Flange 6 Flange 1351 105*180
23-30 500 1246 2180 6 Flange 6 Flange 1748 120*180
32-38 294 1225 2694 6 Flange 6 Flange 2487 1200*2400
40-45 251 1530 2651 6 Flange 6 Flange 3626 1500*2401

برای مشاوره در زمینه انتخاب و طراحی فیلتر مناسب می‌توانید با کارشناسان شرکت سپاهان پالایش تماس بگیرید:

تماس فوری: 09132101634

انواع مخازن فیلتر شنی :



انواع-مخازن-فیلتر-شنی
انواع-مخازن-فیلتر-شنی

انواع فیلتر شنی تصفیه آب از نظر عملکرد

نکته بسیار مهمی که در طراحی فیلترهای شنی تصفیه آب به چشم می‌خورد، نیرویی است که موجب می‌گردد آب از نازل عبور پیدا کند. بر همین اساس و با توجه به مقدار فشار وارد شده به آب، برای عبور از فیلتر می‌توان آنها را در چند گروه کلی تقسیم بندی کرد که عبارتند از:

فیلتر شنی کند یا آرام

این نوع فیلتر شنی در طبیعت بسیار رایج است. در واقع هیچ نوع فشاری به آن اعمال نمی‌شود. عبور آب از بستر شنی با سرعت کاملاً طبیعی و آرام در فضای با مساحت یک متر مربع در شبانه روز در نهایت ۳ متر مکعب انجام می‌شود. به دلیل سرعت پایین این گروه، از آن بیشتر برای محیط‌های صنعتی و خانگی استفاده می‌کنند. در تصفیه خانه‌های شبکه‌های آب روستایی این نوع فیلتر، گزینه مقرون به صرفه‌ای است.

فیلتر شنی تند ثقلی

این نوع صافی از نظر عملکردی شباهت خیلی زیادی با نوع کند و آرام دارد. ولی تفاوتی‌ که با آنها دارد، در مساحت بستر شنی است. در نوع صافی شنی آرام، مساحت بستر شن‌ها حدود ۳۰۰ تا ۸۰۰ مترمربع در نظر گرفته می‌شود. از مزیت‌های این فیلتر می‌توان به سرعت تصفیه بالا نسبت به نوع کند آن اشاره نمود. این نکته لازم به ذکر است که چون آب از بستر کوچکی از شن و ماسه عبور می‌کند، در نتیجه سرعت کثیف شدن بستر افزایش پیدا می‌نماید.

فیلتر شنی تند تحت فشار

فیلتر شنی‌های تند تحت فشار از رایج‌ترین و پرکاربردترین نوع صافی شنی هستند. به همین خاطر در محیط‌های صنعتی و حتی خانگی که به سرعت بیشتری هم برای تصفیه آب نیاز است مورد استفاده قرار می‌گیرند. عبور آب با فشار وارد شده از سمت پمپ موجب می‌گردد تا سرعت عبور آن از بستر شنی و نازل‌ها خیلی افزایش پیدا کند. بر این اساس، مدت زمان خروجی آب تصفیه شده در مقایسه با دو روش قبلی خیلی بیشتر می‌گردد.

جدول مخازن فیلتر شنی آهنی :

جدول انتخاب فیلتر شنی آهنی شرکت سپاهان پالایش اصفهان
مقدار سنگ سیلیس (kg) لوله کشی

اینچ

نوع ورق(mm) ابعاد(cm)

ارتفاع *قطر

ظرفیت آبدهی (m3/h) مدل ردیف
300 1 5-4 90 *50 3 Spd100 1
400 2/1.1 5-4 90*60 5/4 Spd110 2
600 2/1.1 6-5 120*70 5/6 Spd120 3
700 2 6-5 150*80 8 Spd130 4
800 2 8-6 150*90 10 Spd140 5
1200 2/1 2 8-6 150*100 14 Spd150 6
1400 2/1 2 8-6 150*120 18 Spd160 7
2200 3 10-8 150*150 30 Spd170 8
3500 4 10-8 150*180 50 Spd180 9
4500 4 12-10 150*200 90 Spd190 10
6500 5 12-10 150*250 100 Spd200 11
10500 6 12-10 150*300 120 Spd210 12

فیلتر کربن فعال :

کربن فعال می تواند در کاهش صدها ماده از جمله آلاینده ها و مواد شیمیایی دیگر از آب  مؤثر باشد. با این حال ، بیشترین استنادهای انجام شده توسط EPA و NSF ادعای حذف مؤثر بین 60- 80 درصد مواد شیمیایی ، کاهش مؤثر 30درصدی و کاهش متوسط 22 درصدی را دارند.

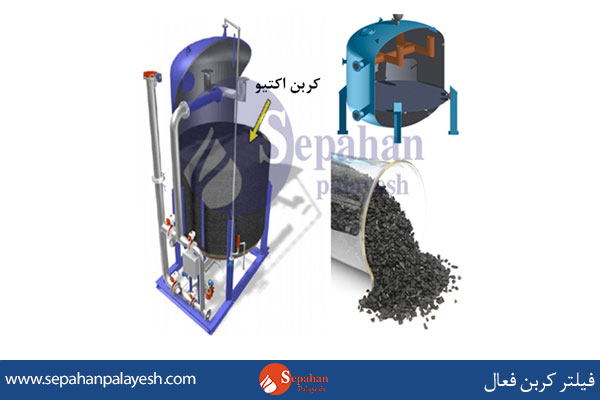

فیلتر کربن فعال
فیلتر کربن فعال

چه مواردی توسط کربن اکتیو حذف می شود؟

اینها آلاینده های خاص و سایر مواد شیمیایی هستند که فیلترهای زغال فعال شده یا کربن اکتیو  از بین می برند.

کلر (cl)

بیشتر آبهای لوله کشی در جهان دارای مقادیری کلر بوده که  آزمایش شده و برای نوشیدن مجاز هستند. با این حال ، برای ایمن سازی آن ، کلر اضافه می شود که ممکن است باعث افزایش طعم و بو آب می شود. فیلترهای کربن فعال در از بین بردن کلر و طعم و بوی نامطبوع بسیار عالی هستند. فیلترهای کربن فعال با کیفیت بالا می توانند 95٪ یا بیشتر کلر آزاد را حذف کنند.

نیترات (NO32-)

نیترات یکی از مهمترین ترکیبات برای گیاهان است.  یک منبع غنی ازت که برای رشد گیاهان ضروری است. نیترات هیچ تاثیری در بزرگسالان ندارد مگر اینکه مقادیر بسیار بالایی داشته باشد. با این حال ، نیترات بیش از حد در آب می تواند باعث بیماری “کودک آبی” (کمبود اکسیژن) شود.

نیترات موجود در آب لوله کشی یا چاه در درجه اول از کودها ، سیستمهای سپتیک و عملیات نگهداری پخش کودها ناشی می شود. کربن فعال به طور معمول بسته به کیفیت فیلتر می تواند 50-70٪  نیترات آب را کاهش می دهد.

آفت کش ها

سموم دفع آفت موادی هستند که به منظور کنترل آفات از جمله علفهای هرز که در آبهای زیرزمینی ، دریاچه ها ، رودخانه ها ، اقیانوس ها به وجود می آیند و گاهی اوقات با وجود تصفیه آب ، وارد آب می شوند. کربن فعال برای از بین بردن 14 سموم دفع آفات از جمله کلردان ، کلردکون ، گلیفوزات (دور تا دور) ، هپتاکلر  استفاده می شود.

علف کش ها

علف کش ها که معمولاً به عنوان علف های هرز شناخته می شوند ، مواردی هستند که برای کنترل گیاهان ناخواسته به کار می روند. کربن فعال برای از بین بردن 12 مورد از علف کش های رایج از جمله 2،4-D و Atrazine به کار گرفته می شود.



کاربردهای فیلتر شنی سریع

فیلترهای شنی سریع به طور معمول با شن و ماسه در بالای بستر ماسه ای درجه بندی شده اداره می شوند. با این وجود ، در برخی مناطق استفاده از ذغال سنگ به جای ماسه در منطقه مورد توجه زیادی قرار گرفته است. ذغال سنگ دارای مزیت چگالی کمتر ، حجم بیشتری در واحد وزن را اشغال می کند و از آن مهمتر ، نیاز به سرعت کمتری از آب شستشو جهت تعلیق بستر زغال سنگ در طول چرخه شستشو  را دارد. با این حال ، ذغال سنگ نرم است و با کاهش اندازه ذرات به سرعت فرو می ریزد. این منجر به ضرر و زیان در چرخه برگشت آب و به تبع آن ، جایگزینی زغال سنگ بسیار بیشتر از ماسه می شود.

آب تمیز یک حق اساسی انسانی است که در صورت عدم دسترسی ، عواقب ویرانی پزشکی ، اقتصادی و اجتماعی دارد. در سراسر جهان بیش از 1.1 میلیارد نفر ، بیشتر در کشورهای با درآمد متوسط ​​و متوسط ​​که درآمد ملی آنها کمتر از 4000 دلار در سال است ، از دسترسی به منابع آب سالم در فاصله و کمیت معقول از خانه خود برخوردار نیستند. امروزه ، این جمعیت آسیب پذیر این کشورهای کم درآمد و متوسط ​​است که بیشترین بحران آب را تحت تأثیر قرار می دهد.

نحوه پر کردن مخزن فیلتر شنی با سیلیس

فیلترهای ماسه ای از ماسه درجه بندی شده (ریز تا درشت یا ناهمگن) یا شن و ماسه درشت (یکنواخت یا همگن) استفاده می کنند. هیچ مشخصه رسانه ای (اندازه و عمق) نمی تواند برای همه آب ها بطور جهانی اعمال شود. انتخاب بستگی به کیفیت آب و فرآیندهای بالادست ، اهداف کیفیت آب فیلتر شده ، روش تمیز کردن ، میزان فیلتراسیون و طول دبی فیلتر دارد. در فیلترهای شنی درجه بندی شده ، عمق بستر به طور معمول شامل 70 سانتی متر  را از شن و ماسه ریز 0.3 تا 0.9 میلی متر ، 10 سانتی متر را از شن و ماسه ریز 1 تا 3 میلی متر ، 100 سانتی متر را از شن و ماسه متوسط 5 تا 8 میلی متر و 15 سانتی متر را از ماسه درشت درشت 8 تا 12 میلی متر.



برای برنامه های کاربردی تر (حساس و مهم) که به ماسه ریزتر احتیاج دارند ، دو لایه فوقانی به 70 سانتی متر از ماسه 0.5-تا 1.0 میلی متر (d10 = 0.54-0.71 میلی متر) و 10 سانتی متر از شن و ماسه درشت 1.0-2.0 میلی متر تغییر یافته است ، لایه های شن به همان اندازه باقی می مانند. بسته به اندازه شکاف نازل های فیلتر زیرین ، لایه ماسه ای زیرین را می توان از بین برد و جای بیشتری از لایه بعدی را گرفت. فیلتر شن و ماسه همگن دارای یک بستر عمق 0.9-1 متر به طور معمول 0.3 تا 0.9 میلی متر ماسه در یک لایه 50 سانتی متر از 3-8 میلی متر قرار داده شده است. در بعضی مواقع در بالای بستر فیلتر شنی به مقدار 20 الی 30 سانتی متر آنتراسیت به منظور ضد عفونی و حذف بعضی کلیفورم ها ی آب قرار داده میشود.

پر-کردن-مخزن-فیلتر-شنی-با-سیلیس
پر-کردن-مخزن-فیلتر-شنی-با-سیلیس

در صورت داشتن هر گونه سوال در این زمینه می‌توانید با شماره زیر تماس بگیرید:

تماس فوری: 09132101634

روش نصب فیلتر کربنی  و نحوه بکواش کردن

فیلتراسیون سیلیس و کربن برای از بین بردن مواد معلق و همچنین ذرات شناور و قابل جمع شدن و کربن جهت حذف کلر، بو و گاها میکروب استفاده می شود. فاضلاب به صورت عمودی در بستر ریز شن و ماسه ریخته می شود. ذرات از طریق جذب یا محصور شدن فیزیکی برداشته می شوند. در صورت فشار بیش از حد فشار بر روی فیلتر ، باید آن را شستشو دهید.



ساختمان-فیلتر-شنی-تصفیه-آب
ساختمان-فیلتر-شنی-تصفیه-آب

بین فیلترهای مداوم و ناپیوسته می توان تمایز قائل شد و در فیلترهای مداوم (اغلب فیلترهای رو به بالا) ، سیلیس آلوده ، شستشو می شود و مجدداً مورد استفاده قرار می گیرد ، بدون اینکه فرآیند تصفیه را قطع کند. فیلترهای ناپیوسته (اغلب فیلترهای رو به پایین) متوقف شده و یک شستشو در جهت مخالف انجام می شود. حباب های هوا در بستر شن و ماسه دمیده می شوند تا باعث چرخش آن شوند. سپس آب تصفیه شده در جهت مخالف در بستر فیلتر جریان می یابد(Back Wash). مواد آلوده آزاد شده و همراه آب شستشو دور می شوند. سپس فرآیند فیلتراسیون می تواند از سر گرفته شود.

بازدهی فیلتر کربنی

بازدهی فیلتر شنی با عملکرد فیلتر ماسه ، یعنی فیلتراسیون سطح و فیلتراسیون عمق تعیین می شود. فیلتراسیون سطح شامل جمع آوری ذرات بالاتر از بستر فیلتر است. این ذرات بطور مشترک یک توده متخلخل کلان را تشکیل می دهند که قادر است ذرات جدید را به روشی بسیار مؤثر جمع کند. فیلتراسیون عمق به طور کلی شامل ذرات کوچکتر است که جمع آوری آنها دشوارتر است و با جذب به ذرات ماسه وصل می شوند. در هنگام شستشوی معکوس نسبت به خاک ناشی از فیلتراسیون عمق ، از بین بردن سطح خاک آسانتر است.

چگونه فیلتر شنی را انتخاب کنیم؟

می توانید از بین انواع مختلف فیلترهای شنی برای مجموعه ما از مجموعه ای از فیلترهای شنی تصفیه استخر بسیار کارآمد خریداری کنید. می توانید فیلترهایی پیدا کنید که توسط برندهایی تولید می شوند که به دلیل محصولات با کیفیت بالای خود مانند Hayward، Norsup، Pentair، Flotide و Waterco شناخته شده هستند. می توانید مدل هایی را از HDPE، PE/پلی استر تقویت شده با فایبرگلاس، PP و پلی استر با پوشش ژل سفارش دهید. محصولاتی مناسب برای شرایط کاری مختلف مانند محدوده های دمای کارکرد حداکثر و محدوده های فشار در اینجا قابل یافت است. محدوده دمای کارکرد حداکثر از 35 درجه سانتیگراد تا 50 درجه سانتیگراد و محدوده فشار از 1.8 بار تا 3.75 بار می تواند از موجودی ما خریداری شود.
